309ST - Robinets de stockage motorisés

Le modèle 309.ST est conçu pour le stockage sûr de matières dangereuses impliquant des fluides mortels, toxiques, corrosifs ou inflammables, sur réservoirs fixes.

Les applications les plus courantes sont les suivantes :
- Chlore sec (Cl₂) liquide ou gazeux, température de service de -40 °C à 120 °C / -40 °F à 248 °F
- Chlore sec (Cl₂) dans les installations en phase gazeuse PN 25 (ou Class 150)
- Chlore sec (Cl₂) dans les installations en phase liquide PN 40 (ou Class 300)

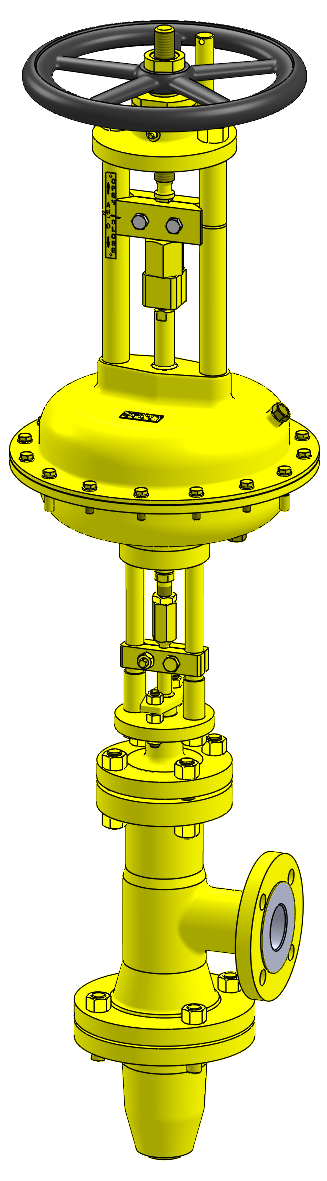

Le modèle 309.ST associe un clapet anti-retour à bille à ressort et un robinet d’équerre à soufflet à commande pneumatique. Tous deux sont montés séparément en partie haute ou basse du réservoir. Le clapet anti-retour est situé directement sous le robinet d’équerre et monté à fleur du réservoir. Cela préserve l’intégrité du clapet anti-retour et empêche tout déversement de produit si un accident ou un choc imprévisible endommage le robinet d’équerre monté au-dessus. Le soufflet hydroformé à parois multiples, résistant à la torsion, empêche de manière fiable les fuites au niveau de la tige. Le robinet d’équerre est disponible avec un siège métal sur métal ou un siège souple.

Le modèle 309.ST est conforme à la directive PED 2014/68/UE et à la GEST 17/492, et a été approuvé par Euro Chlor pour sa conformité aux exigences de stockage du chlore gazeux et liquide.

- soufflet exposé et rincé par le flux de produit pour un auto-nettoyage
- soufflet à parois multiples et hydroformé
- jusqu’à 20 000 manœuvres du soufflet garanties
- les corps sont des pièces moulées monoblocs présentant une épaisseur de paroi supérieure à celle requise et des brides intégrées
- aucune soudure dans l’enveloppe sous pression
- clapet du robinet d’équerre à étanchéité souple ou métal sur métal
- siège à arête vive pour une fermeture étanche à la bulle
- clapet remplaçable pour un entretien peu coûteux
- clapet anti-retour interne à bille à ressort avec étanchéité souple
- actionneur à membrane monté à l’extérieur
- position de sécurité : fermée
- dispositif de commande manuelle de secours, monté sur le corps de l’actionneur pneumatique, permettant de manœuvrer la vanne en cas de défaillance de l’alimentation en air
- dispositif de sécurité sur la commande manuelle empêchant toute manœuvre non autorisée de la vanne sur les réservoirs fixes

= zéro émission, zéro fuite au siège, entretien réduit

- essais et conception selon GEST 17/492
- calcul de résistance approuvé par le TÜV selon DIN EN 12516-2 disponible pour le corps et le chapeau
- essais standards selon DIN EN 12266, ISO 5208 ; essais de résistance et d’étanchéité de l’enveloppe selon P10 et P11
- essai d’étanchéité à la fermeture selon P12 (taux de fuite A = étanche)
- ASME B16.34 / MSS SP 61 / API 598 / BS 6755

- séchage à une température de 120 °C (248 °F) pendant au moins 3 heures
- insertion d’agents dessiccants (gel de silice) dans la vanne
- obturation des orifices d’entrée et de sortie par des joints adaptés et des brides boulonnées afin d’éviter toute entrée d’humidité dans la vanne
- clapet bloqué en position fermée
- surfaces non usinées protégées contre la rouille
- lubrification avec une graisse chlorofluorée
