Robinets d'alkylation

STRACK fabrique et fournit des robinets pour acide fluorhydrique (HF) à ses clients depuis des décennies. Dans un environnement en évolution et face à des exigences industrielles croissantes, STRACK, grâce à une étroite coopération avec les utilisateurs finaux et à l’expérience de ses ingénieurs de recherche et développement, n’a cessé de développer des robinets toujours plus performants pour le service HF, à un coût compétitif. Cela garantit la fiabilité et la qualité élevées de nos robinets en service acide HF.

La qualité commence par l’expérience. Du premier plan au choix des pièces moulées, rien n’est laissé au hasard chez STRACK pour maintenir la qualité attendue de nos robinets pour acide HF et assurer la sécurité des installations de nos clients. Au-delà de l’identification positive des matériaux, qui garantit que seuls les matériaux adéquats tels que le Monel sont utilisés, c’est l’assurance qualité constante pendant la fabrication de chaque pièce et l’essai de chaque robinet qui garantissent des robinets pour acide HF de la meilleure qualité possible.

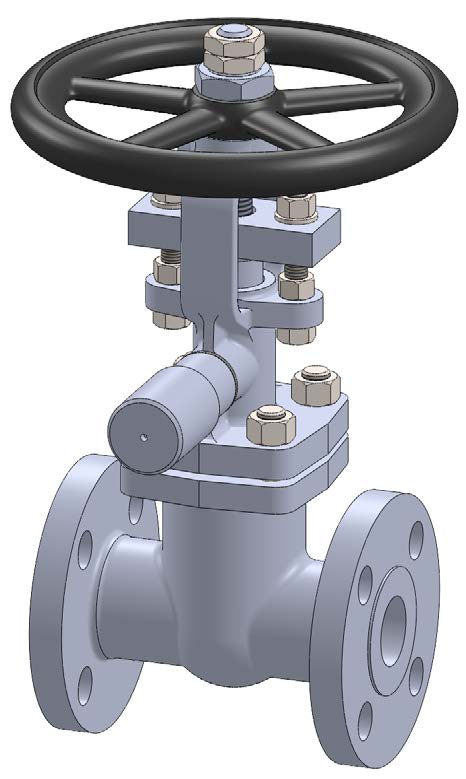

Robinets-vannes à passage direct
- service tout ou rien uniquement (laminage déconseillé)
- installés sur des tronçons de tuyauterie horizontaux, tige verticale (préciser l’orientation de montage si elle diffère du standard)
- pour une fermeture 100 % étanche à la bulle, nous recommandons notre vanne à siège primaire souple (PTFE) et siège secondaire métallique

Robinets à soupape
- service tout ou rien et laminage simple (déconseillés en service de vanne de régulation)
- montage normal avec écoulement par le dessous du clapet
- montage avec écoulement par le dessus du clapet possible, notamment avec des actionneurs, afin d’en réduire la taille

Clapets anti-retour
- ouverts et fermés par le fluide
- conçus pour empêcher les retours de fluide
- éviter les tronçons situés après des pompes à débit pulsatoire ou à reflux constant
- un emplacement approprié des clapets anti-retour dans la tuyauterie permet le plus souvent de réduire ou d’éliminer les problèmes
- les clapets anti-retour à soupape sont recommandés pour les petites tuyauteries (inférieures à 2″) et doivent être installés sur des tronçons horizontaux, tige verticale

Le catalogue détaille les robinets-vannes, robinets à soupape, robinets à soupape à soufflet et clapets anti-retour (à piston et à battant) pour les classes de tuyauterie du procédé UOP HF-1 à HF-7, en Monel et en acier au carbone, Class 150 à Class 800.

Avantages
- siège intégré sur les robinets pour acide HF STRACK à partir de NPS 2 : élimine la pénétration potentielle d’acide HF entre le corps et le siège ; la durée de vie de la zone de portée, partie vitale du robinet, est prolongée, son entretien est nettement facilité et la réparabilité de l’ensemble du robinet est préservée
- corps à paroi épaisse, réalisés à partir de modèles à paroi épaisse : durée de vie accrue, la plupart des défauts de fonderie évités, meilleure réparabilité
- pièces moulées conformes au niveau II, avec une teneur en carbone inférieure à 0,25 % en standard, pour une qualité de fonderie plus sûre
- tiges en Monel K500 en standard

Options standard
- injecteur de graisse à double bille pour la zone de garniture (Monel ou acier au carbone)
- fourreau de garniture en Monel
- sièges souples en PTFE de haute qualité
- différents raccordements : face surélevée, joint annulaire (ring joint), embouts à emboîtement à souder, extrémités filetées

Options standard pour clapets anti-retour à battant
- joint en Monel entre l’axe d’articulation et le bouchon, filetages sans contact avec le fluide, avec dispositif de blocage du bouchon (code PLA)
- bouchon avec soudure d’étanchéité, filetages en contact avec le fluide (code PLB)
- fourreau en Monel dans le corps, filetages en Monel en contact avec le fluide, avec dispositif de blocage du bouchon (code PLC)

- l’assurance qualité STRACK veille à ce que chaque robinet pour acide HF quittant l’usine soit testé au kérosène et à l’hélium
- l’essai au kérosène, moins visqueux, garantit qu’aucune eau ne reste piégée dans les parties internes du robinet, ce qui le préserve de la corrosion et améliore la qualité du robinet testé
- procédures d’essai standard ainsi qu’essais spécifiques sur demande : hélium, air, eau (les robinets sont séchés après essai) ou « huile légère » respectueuse de l’environnement
- robinets conformes aux spécifications UOP pour les robinets-vannes, les robinets à soupape et les robinets à soupape à soufflet
